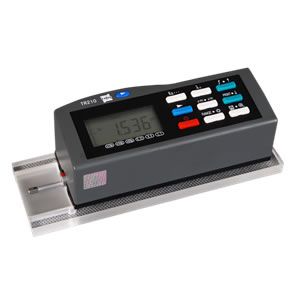

一.手持式粗糙度儀TR210產品概述：

    手持式粗糙度儀TR210適用于生產現場，科研實驗室和工廠計量室。可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出來。本儀器給出的參數符合GB/T 3505-2000《產品幾何技術規范 表面結構輪廓法 表面結構的述語、定義及參數》。

● 多參數測量：Ra、Rz、Rq、Rt

● 高精度電感傳感器

● RC、PC- RC、GAUSS、D-P四種濾波方式

● 符合ISO和GB標準

● 段碼液晶顯示器，具有背光功能

● 人機對話，界面直觀、操作極其簡單

● 采用DSP芯片進行控制和數據處理，速度快，功耗低

● 內置鋰離子充電電池及控制電路，容量高、無記憶效應，充電時間短,連續工作時間長,大于20小時

● 機電一體化設計，體積小，重量輕，使用方便快捷

● 帶有測值存儲及存儲數據查詢功能

● 內置標準RS232接口可連接時代TA220s打印機，可打印全部參數

● 具有自動關機、多種提示說明信息

● 可選配曲面傳感器、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件菜單操作方式

二.手持式粗糙度儀TR210技術參數：

測量參數  Ra、Rz、Rq、Rt

測量范圍  Ra:0.025-12.5μm

顯示范圍  Ra、Rq：0.005-16μm，Rz、Rt：0.02-160μm

量程范圍  ±20μm、±40μm、±80μm

顯示分辨率  0.001μm

濾波方式  RC、PC-RC、GAUSS、D-P

取樣長度  0.25mm、0.8mm、2.5mm

評定長度  5L，L為取樣長度

測量行程長度  7L

驅動行程長度  18mm/0.71inch

小驅動行程長度  1.8mm/0.071inch

示值誤差  ≤±10％

示值變動性  ≤6％

針尖角度  90°

顯示方式  段碼顯示（帶背光）

工作環境

溫度：0ºC- 40ºC，相對濕度：＜90%

重量  440g

外型尺寸  140×52×48mm

三.手持式粗糙度儀TR210基本配置：

主機TS100

標準傳感器

電源適配器

多刻線樣板

傳感器護套

支架

四.手持式粗糙度儀TR210可選附件：

TS110曲面傳感器

TS120小孔傳感器

TS130溝槽傳感器

TS131深槽傳感器

TA610測量平臺

TA620測量平臺

TA630微調平臺

TA631微調平臺

TA230微型打印機

側向轉接桿

接長桿

V型塊

連接體部件

驅動器連接軸 '
